BC 100 антенна на ретронслятор diamond

Diamond BC100 – антенна для стационарной установки на диапазон УКВ 134-174 МГц. Вертикальная коллинеарная антенна Даймонд Би-Си 100 применяется в качестве базовой антенны любительской или профессиональной радиостанции, или репитера соответствующего диапазона. Она выполнена из морозостойкого УФ защищенного стеклопластика и может выдерживать порывы ветра скоростью до 60 метров в секунду.

VHF антенна Diamond BC100 состоит излучателя 5/8 длины волны и трех противовесов, обеспечивая усиление 3.8 Децибел, при широкой полосе пропускания (КСВ в диапазоне 144-146 МГц не более 1.4). Максимальная мощность, подводимая к этой антенне в режиме FM может достигать 200 Ватт, высота антенны 1.7 метра. Антенна рассчитана на питание коаксиальным кабелем с импедансом 50 Ом, разъем для подключения — SO-239, также производится вариант со штекером N-типа.

Технические характеристики базовой антенны Diamond BC100

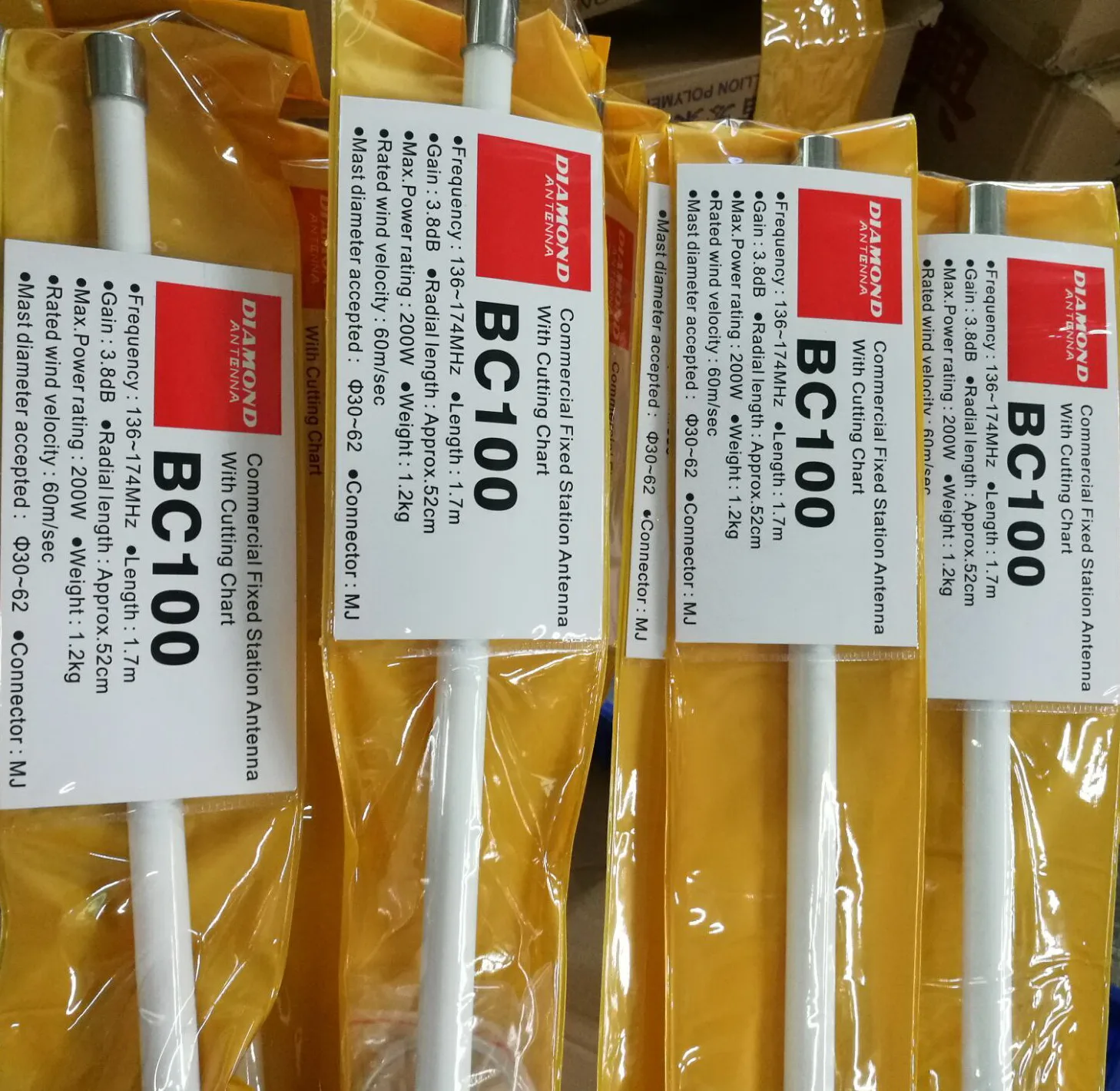

Антенна Diamond BC100 поставляется в индивидуальной упаковке в разобранном виде. Для настройки антенны на различные частоты в диапазоне 144-172 МГц потребуется обрезка коллинеарных внутренних элементов антенны согласно прилагаемой таблицы. При использовании антенны на любительском участке 2-х метрового диапазона необходимо укоротить внутренний элемент антенны на 187 мм до длины 1210 мм.

Рекомендация. При сборке секций обеспечивайте герметичность и невозможность попадания осадков внутрь антенны. Для настройки используйте точный прибор.

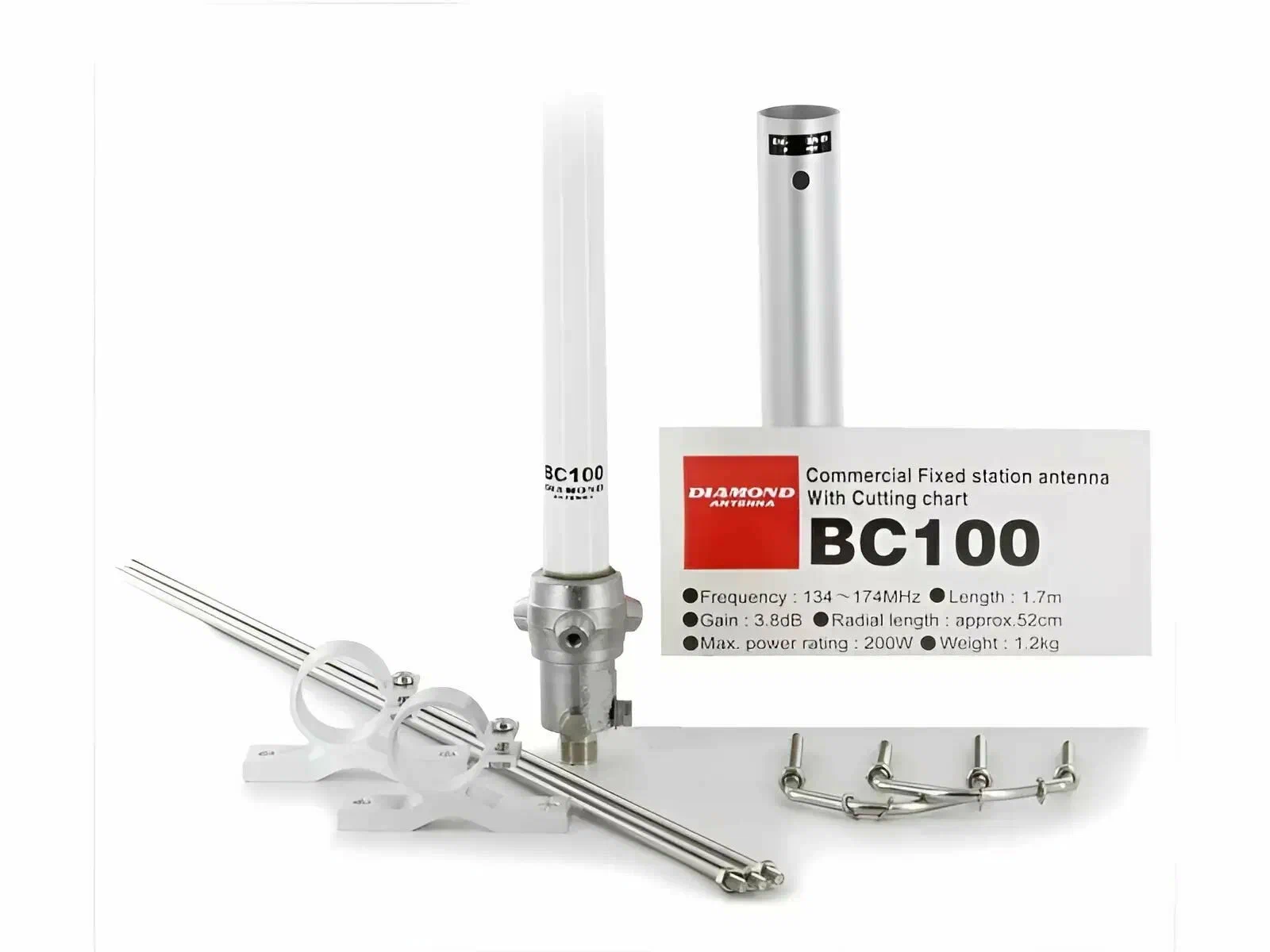

Комплектация стационарной антенны Diamond BC-100

Антенна — 1 шт.

Противовесы 3 шт.

Крепеж к мачте 1 к-т.

Документация.

Упаковка.

Внимание: Антей бай работает ТОЛЬКО с оригинальной продукцией фирмы DIAMOND.
