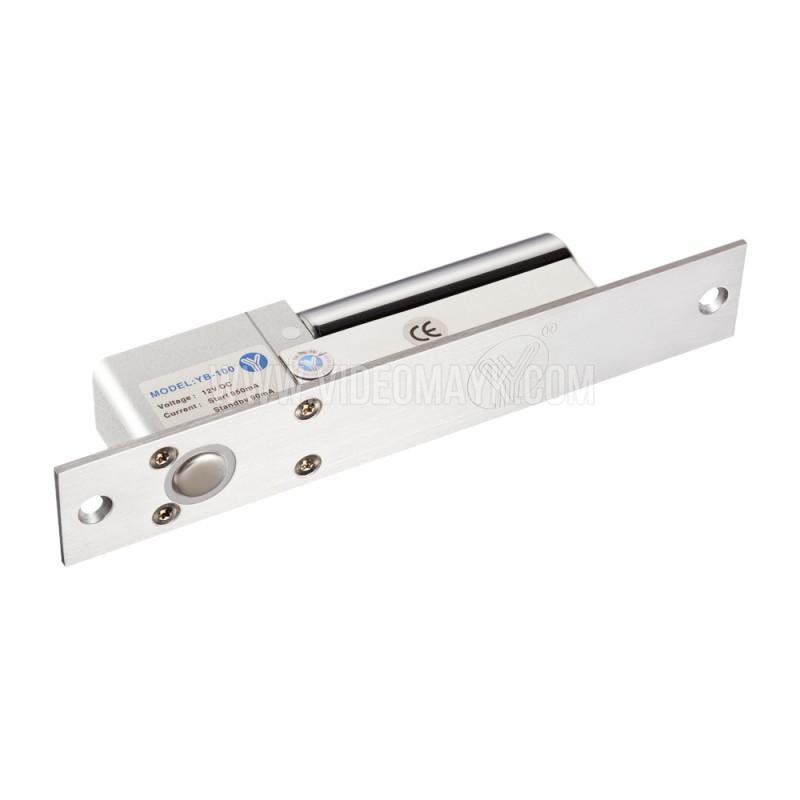

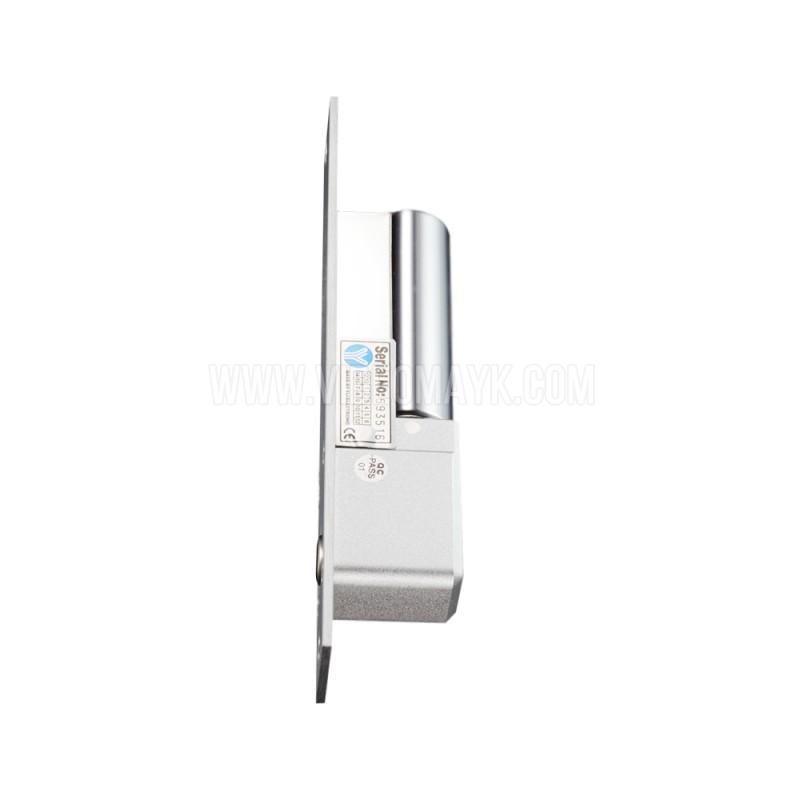

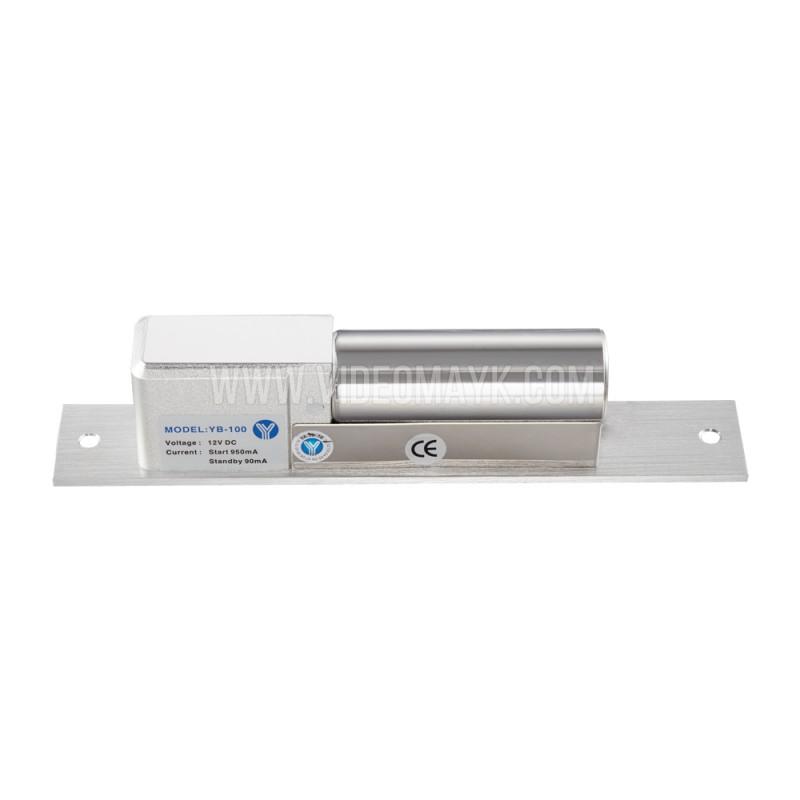

YB-100 - Электроригельный замок с датчиком состояния двери

YB-100 – врезной электроригельный замок с датчиком состояния двери для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.

 Видеообзор электроригельного замка

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых, деревянных, а также стеклянных дверей. Для крепления на стеклянные двери без рамы следует приобрести специальную крепежную планку BBK-600 или BBK-700. Для узких дверей подойдет BBK-500.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100

•    Тип замка: электроригельный
•    Тип установки: врезной
•    Сила удержания: 800 кг
•    Выходы: NC/COM
•    Без питания: открыт
•    Питание: 12V
•     Потребление: 900мА (рабочее) | 110мА (режим ожидания)
•     Размеры:
•    замок: 205x35x41 (мм
•    ответная планка: 90x25x2мм
•    ригель: диаметр 16 мм, длина 16 мм (прямой)

КОМПЛЕКТАЦИЯ

• электроригельный замок
• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100

Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью; *для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-100 к питанию и управляющим устройствам системы контроля доступа

Тип замка	NO (без питания открыт)
Размеры	205 x 35 x 40 (мм)
Размеры ригеля	D-16мм, нержавеющая сталь
Напряжение питания	12VDC
Потребляемый ток при пуске	900mA
Потребляемый ток в рабочем режиме	110mA
Усилие	800кг
Подходит для	Деревянная, стеклянная, металлическая, противопожарная дверь
Выходы	NC/COM
Сработка ригеля	8 мм
Диапазон рабочих температур	-10~+55℃
Особенность	Гарантированно 500000 срабатываний
Материал планки замка	Алюминий, нержавеющая сталь
Вес	0.72 кг
